Sao tờ này không cho tôi chọn số hiệu chỉnh như tiện ích của máy in?

Vì một file tải về về mặt vật lý không tạo ra được thứ đó. Những bảng chọn số ấy hoạt động bằng cách in mỗi hàng với thời điểm đầu in khác nhau — máy in cố tình thay đổi hành vi của chính nó theo từng hàng. PDF là một mô tả cố định về các nét mực trên trang; nó không có cách nào yêu cầu điều đó. Bất kỳ file tải về nào tuyên bố thay thế được routine căn chỉnh của máy in đều đang đánh lừa bạn. Tờ này cho biết có vấn đề hay không; tiện ích của máy in mới là thứ sửa nó.

Cái này khác gì ảnh test máy in phun?

Trang đó nói về đầu phun — mực có ra hay không, và có kênh nào bị tắc không. Trang này nói về độ nhắm: mực đã ra rồi có rơi đúng chỗ không. Đầu phun tắc thì hiện thành các đoạn bị thiếu; đầu in lệch thì hiện thành nét đôi và gợn sóng. Đó là hai lỗi riêng biệt và đáng kiểm tra riêng.

Cặp vernier 0,00mm của tôi trông nét đôi. Máy in hỏng à?

Chưa chắc hỏng — nhiều khả năng chỉ là lệch căn chỉnh, chuyện bình thường sau khi vận chuyển, sau khi thay hộp mực, hoặc đơn giản là theo thời gian. Hãy chạy tiện ích căn chỉnh của máy trước. Nếu nét đôi vẫn còn sau một lần căn chỉnh thành công thì đầu in có thể đã mòn hoặc hỏng.

Dùng được cho máy in laser không?

Một phần thôi. Máy laser không có đầu in quét ngang nên mẫu vernier và mẫu hai chiều ít ý nghĩa. Nét mảnh và lưới mịn vẫn hữu ích để phát hiện lỗi chồng màu và trống từ. Với máy laser thì ảnh test máy in laser dựa trên tram là lựa chọn phù hợp hơn.

Ảnh Test Đầu In

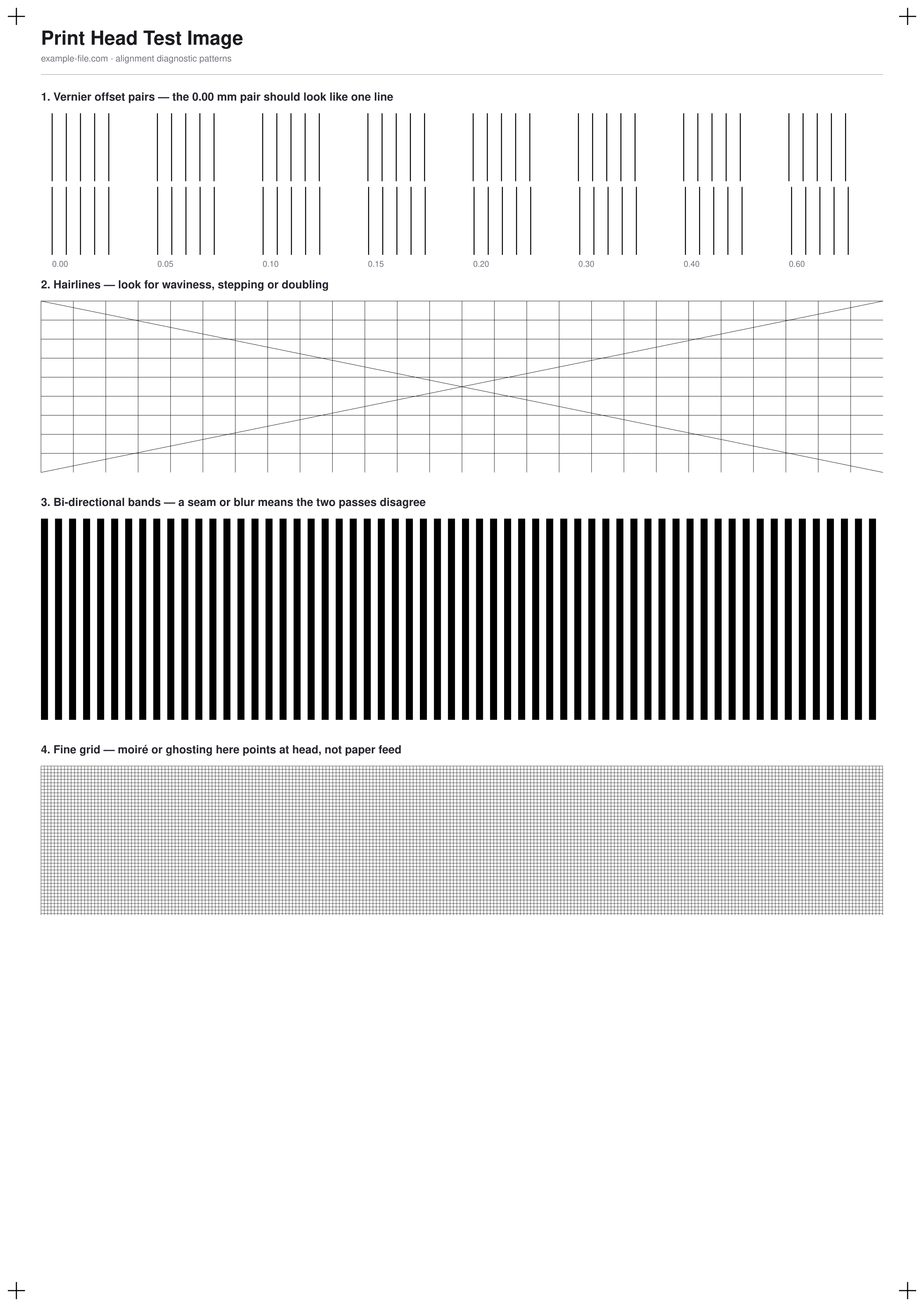

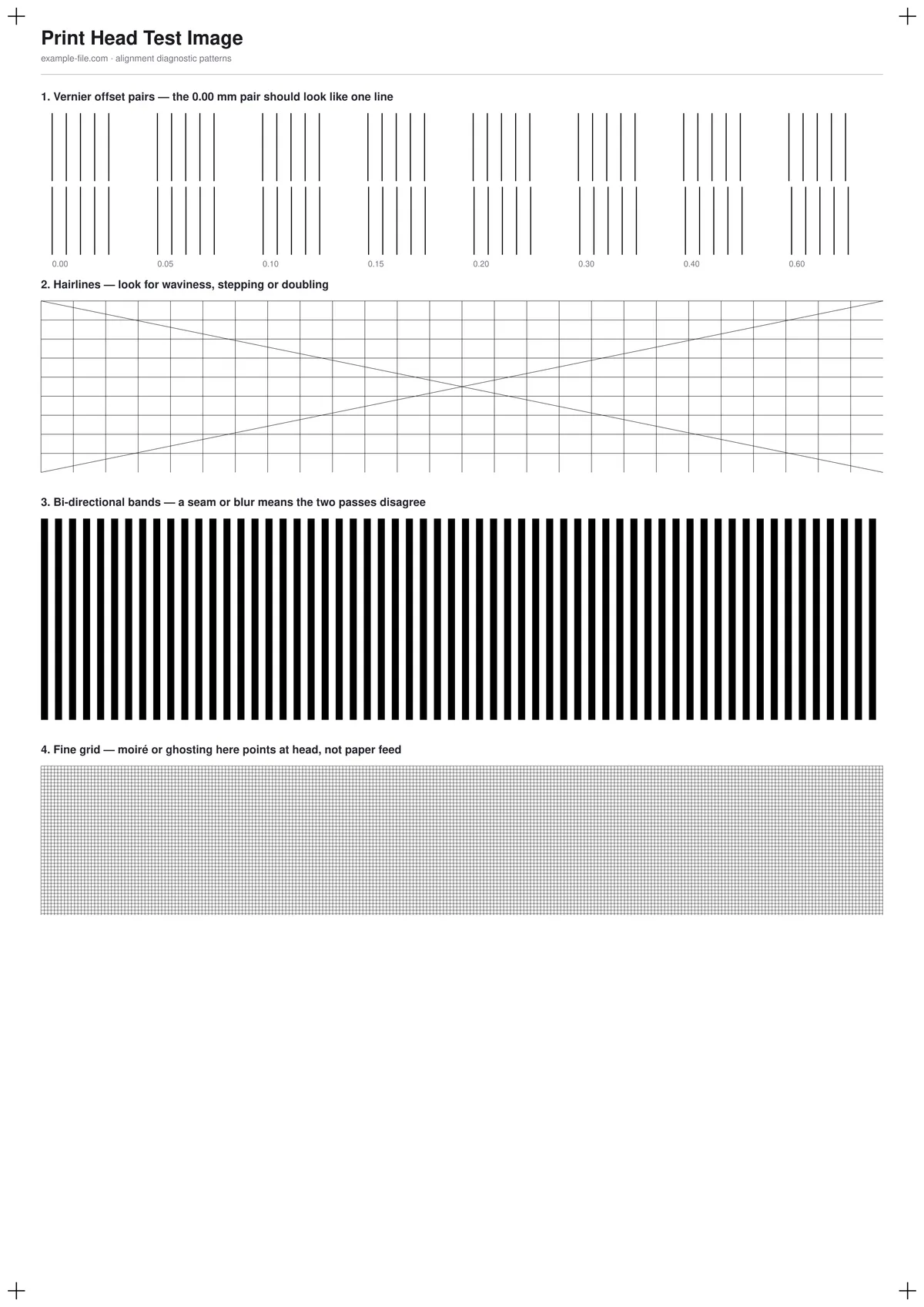

Bốn mẫu được thiết kế để làm lộ ra lệch đầu in: cặp vạch vernier ở các độ lệch đã biết từ 0 đến 0,6mm, nét mảnh chạy dọc, ngang và chéo, dải in hai chiều dày đặc, và một lưới mịn. Nếu đầu in của bạn lệch, một hoặc vài mẫu trong số này sẽ hiện ra nét đôi, gợn sóng, đường nối hoặc bóng mờ — và mẫu nào hỏng sẽ cho biết đại khái vấn đề nằm ở đâu.

File này thực chất là gì

Tờ này chẩn đoán chứ không hiệu chỉnh, và sẽ là không trung thực nếu ngụ ý ngược lại. Kiểu bảng "chọn số nào thẳng nhất" mà máy in của bạn tự in ra từ tiện ích của nó hoạt động được là vì máy in đặt từng hàng xuống với thời điểm đầu in khác nhau có chủ đích — điều mà một file PDF tĩnh không có cách nào yêu cầu. Nên file này làm đúng nửa phần mà một file tải về có thể làm một cách trung thực: đưa cho bạn những mẫu mà khuyết tật chỉ xuất hiện khi đầu in lệch. Hãy chạy tiện ích căn chỉnh của chính máy in để sửa, rồi in lại tờ này để xác nhận nó thật sự có tác dụng.

print-head-alignment-a4.pdf

PDF · 5.5 KB Báo cáo VirusTotal

Tải xuống

PNG · 229 KB Báo cáo VirusTotal

Tải xuống

Các file này có an toàn để tải không?

Mọi file mẫu đều do chúng tôi tự tạo — không chứa mã thực thi hay macro. File được phân phối qua HTTPS từ CDN, kèm mã kiểm tra SHA-256 để bạn xác minh file đã tải và liên kết đến báo cáo quét độc lập trên VirusTotal.

Tự kiểm tra website này qua các dịch vụ độc lập:

Google Safe Browsing Norton Safe Web Sucuri SiteCheck

Cách in tờ test này

In ở tỷ lệ 100% với thiết lập chất lượng cao nhất, trên giấy thường, tắt hết chỉnh màu và chế độ nháp — bản in nháp sẽ tự tạo ra khuyết tật riêng và làm nhiễu kết quả.
Bắt đầu từ cặp vernier. Cặp 0,00mm được vẽ là hai nhóm vạch ở đúng cùng một vị trí, nên nó phải in ra thành một nét sạch. Nếu nó trông nét đôi, mà một độ lệch khác lại trông liền, thì độ lệch đó xấp xỉ là sai số của đầu in.
Tiếp theo xem các nét mảnh. Đường thẳng in ra bị gợn sóng, bị bậc thang hay nét đôi là do căn chỉnh; đường thẳng nhưng bị nhoè lại chỉ về phía nạp giấy hoặc đầu in bẩn.
Nhìn dải in hai chiều bằng kính lúp hoặc zoom camera điện thoại. Thấy đường nối hoặc nhoè nghĩa là lượt in tới và lượt in lui đang rơi vào hai chỗ khác nhau — đó là lỗi thời điểm hai chiều kinh điển.
Nếu mọi thứ ở trên đều sạch mà lưới mịn lại hiện vân moiré hoặc bóng mờ, thì đầu in ổn và vấn đề nhiều khả năng nằm ở nạp giấy.
Khi đã xác định được vấn đề, chạy tiện ích căn chỉnh đầu in có sẵn của máy (thường nằm trong driver, menu trên máy, hoặc app bảo trì), rồi in lại tờ này và so sánh.

Trường hợp sử dụng phổ biến

Xác nhận việc căn chỉnh thật sự có tác dụng

Tiện ích của máy in báo thành công bất kể có cải thiện được gì hay không. In cùng một tờ trước và sau cho bạn bằng chứng thay vì một hộp thoại.

Phân biệt lỗi đầu in với lỗi nạp giấy

Nhoè-nhưng-thẳng và gợn-sóng-nhưng-sắc là hai lỗi khác nhau với cách sửa khác nhau. Có cả nét mảnh lẫn lưới trên một tờ giúp tách bạch chúng.

Kiểm tra máy in trước khi mua lại

Một tờ là đủ để biết đầu in của một máy phun mực cũ đã mòn hay lệch — mà đó thường là phần đắt tiền.

Ghi nhận lỗi để gửi bảo hành

Một tờ chẩn đoán in ra với nét đôi thấy rõ có sức thuyết phục với bộ phận hỗ trợ của hãng hơn nhiều so với lời mô tả.
