Vì sao phải test đường kẻ ở ba góc độ khác nhau thay vì chỉ một?

Nhiều máy in — đặc biệt là máy in phun — tái tạo đường ngang, dọc và chéo với độ sắc nét hơi khác nhau do cách đầu in di chuyển và cách giấy được kéo. Test cả ba giúp phát hiện điểm yếu theo hướng mà test một góc độ duy nhất sẽ bỏ sót.

Cỡ chữ nhỏ nhất đọc được bình thường là bao nhiêu?

Tùy máy in và công nghệ, nhưng hầu hết máy in phun và laser hiện đại nên hiển thị chữ rõ ràng xuống ít nhất 6pt, nhiều máy xử lý tốt cả 4-5pt. Nếu không đọc rõ được 8-9pt, đáng để kiểm tra thêm.

Đây có giống test độ phân giải (DPI) không?

Liên quan nhưng không giống hệt — chart này tập trung vào việc máy in tái tạo chi tiết nhỏ được đưa vào sắc nét đến đâu, còn ảnh test độ phân giải in tập trung vào lượng chi tiết còn lại ở các mức DPI khác nhau cho cùng kích thước vật lý.

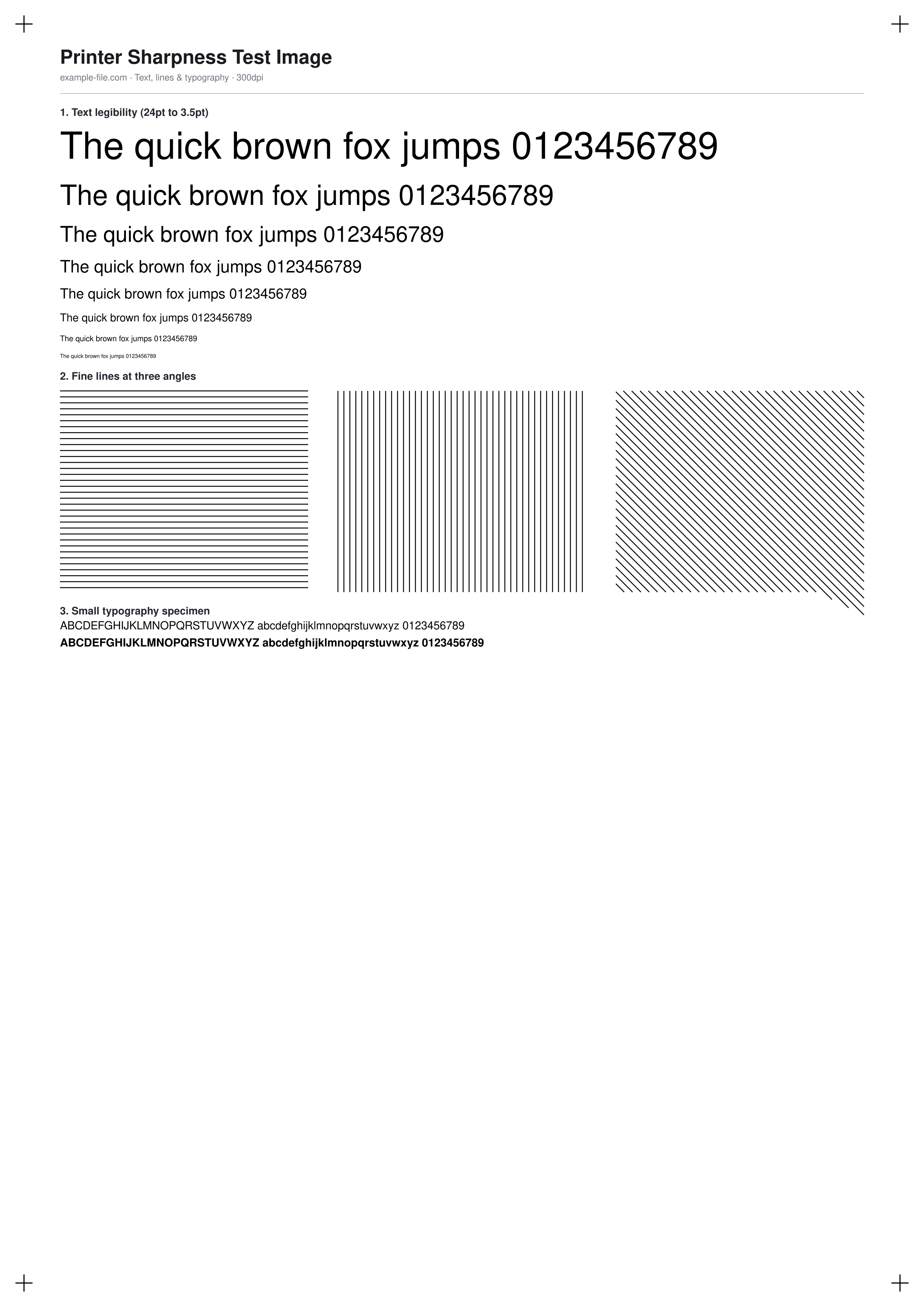

Ảnh Test Độ Sắc Nét Máy In

Chart chi tiết nhỏ bao quát ba cách mà lỗi độ sắc nét thường thể hiện khi in: thang chữ từ 24pt xuống 3.5pt, khối nét mảnh test riêng đường ngang, dọc và chéo 45 độ (vì một số máy in tái tạo hướng này tốt hơn hướng khác), và mẫu typography nhỏ 8pt ở cả kiểu thường và đậm.

File này thực chất là gì

Mọi phần tử trên tờ này đều là nội dung vector thật — chữ thật và đường vector thật được vẽ bằng pdf-lib, không phải bitmap giả lập chi tiết sắc nét. Bản PNG song sinh được render từ SVG tự vẽ ở 300dpi bằng Sharp.

sharpness-test-a4.pdf

PDF · 2.9 KB Báo cáo VirusTotal

Tải xuống

PNG · 251 KB Báo cáo VirusTotal

Tải xuống

Các file này có an toàn để tải không?

Mọi file mẫu đều do chúng tôi tự tạo — không chứa mã thực thi hay macro. File được phân phối qua HTTPS từ CDN, kèm mã kiểm tra SHA-256 để bạn xác minh file đã tải và liên kết đến báo cáo quét độc lập trên VirusTotal.

Tự kiểm tra website này qua các dịch vụ độc lập:

Google Safe Browsing Norton Safe Web Sucuri SiteCheck

Cách in tờ test này

In ở tỷ lệ 100% trên đúng loại giấy bạn sẽ dùng — khả năng tái tạo chi tiết nhỏ có thể khác biệt đáng kể giữa giấy thường và giấy tráng phủ.
Tìm cỡ chữ nhỏ nhất trong thang chữ vẫn đọc rõ hoàn toàn mà không cần kính lúp — đó là giới hạn dưới thực tế cho cỡ chữ nội dung trên máy in cụ thể đó.
So sánh 3 khối góc độ đường kẻ: nếu đường chéo hoặc đường dọc trông mờ rõ rệt hơn đường ngang, đó thường là dấu hiệu giới hạn cơ học hoặc firmware riêng cho hướng in đó.
Kiểm tra mẫu typography nhỏ xem kiểu đậm và thường có còn phân biệt rõ ở 8pt không, quan trọng với tài liệu dày đặc chữ như sách hướng dẫn hoặc văn bản pháp lý.
Nếu cả đường kẻ lẫn chữ đều mờ ở mọi nơi, hãy kiểm tra ảnh test độ phân giải trước để loại trừ lỗi cài đặt DPI trước khi nghĩ đó là giới hạn phần cứng.

Trường hợp sử dụng phổ biến

Chọn cỡ chữ tối thiểu an toàn

Dùng thang chữ để tìm cỡ chữ nhỏ nhất máy in của bạn tái tạo rõ ràng, trước khi chốt cỡ chữ nội dung cho tài liệu.

Kiểm tra in line-art và bản vẽ kỹ thuật

Khối nét mảnh nhiều góc độ liên quan trực tiếp đến nội dung nhiều đường kẻ như sơ đồ, bản đồ, hoặc hình minh họa kỹ thuật.

So sánh máy in cho công việc đòi hỏi chi tiết cao

In cùng một tờ trên nhiều máy in để so sánh khả năng tái tạo chi tiết nhỏ cạnh nhau trước khi chọn máy cho công việc nhạy cảm với chi tiết.

Kiểm tra cài đặt làm nét/làm mịn của driver in

Một số driver in tự áp dụng làm nét hoặc làm mịn riêng — dùng chart này để thấy tác động thật khi bật/tắt các cài đặt đó.

Câu hỏi thường gặp

Vì sao phải test đường kẻ ở ba góc độ khác nhau thay vì chỉ một?: Nhiều máy in — đặc biệt là máy in phun — tái tạo đường ngang, dọc và chéo với độ sắc nét hơi khác nhau do cách đầu in di chuyển và cách giấy được kéo. Test cả ba giúp phát hiện điểm yếu theo hướng mà test một góc độ duy nhất sẽ bỏ sót.
Cỡ chữ nhỏ nhất đọc được bình thường là bao nhiêu?: Tùy máy in và công nghệ, nhưng hầu hết máy in phun và laser hiện đại nên hiển thị chữ rõ ràng xuống ít nhất 6pt, nhiều máy xử lý tốt cả 4-5pt. Nếu không đọc rõ được 8-9pt, đáng để kiểm tra thêm.
Đây có giống test độ phân giải (DPI) không?: Liên quan nhưng không giống hệt — chart này tập trung vào việc máy in tái tạo chi tiết nhỏ được đưa vào sắc nét đến đâu, còn ảnh test độ phân giải in tập trung vào lượng chi tiết còn lại ở các mức DPI khác nhau cho cùng kích thước vật lý.
